發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器
參考標準：DL/T 846.17-2025，DL/T 474.3-2018
- 自動加壓，可提供最高10kV的電壓
- 自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試
- 變頻電源采用大功率開關電源
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品圖集
資質證書
聯系我們
介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
抗干擾介損自動測量儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出單頻45Hz~65Hz及雙頻47.5Hz\52.5Hz、45.0Hz\55.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz純正弦波，自動加壓，可提供最高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
產品別稱：介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀
產品參數
技術參數
| 使用條件 | -15℃∽40℃、RH＜80% | |
| 抗干擾原理 | 變頻法 | |
| 電 源 | AC 220V±10% 允許發電機 | |
| 高壓輸出 | 0.5kV∽10kV、每隔0.1kV | |
| 精 度：2% | ||
| 最大電流：200mA | ||
| 容 量：2000VA | ||
| 自激電源 | ||
| AC 0V∽50V/40A | 單 頻 45.0Hz-65.0Hz 任意可調雙頻 | |
| 45.0HZ/55.0HZ 47.5HZ/52.5HZ | ||
| 55.0HZ/65.0HZ 57.5HZ/62.5HZ | ||
| 分 辨 率 | tgδ: 0.001%、Cx: 0.001pF | |
| 精 度 | ||
| △tgδ:±(讀數*1.0%+0.040%) | ||
| △Cx :±(讀數*1.0%+1.00PF) | ||
| 測量范圍 | tgδ：無限制 | |
| Cx | 15pF ＜ Cx ＜ 300nF | |
| 10kV：Cx=(Cx1+Cx2+Cx3+Cx4)＜60 nF | ||
| 5kV：Cx=(Cx1+Cx2+Cx3+Cx4)＜150 nF | ||
| 1kV：Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF | ||
| CVT測試：Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF | ||
| 外型尺寸 (主機)(mm) | 40cm*29cm*33cm | |
| 外型尺寸 (附件)(mm) | 45cm*33cm*15cm | |
| 存儲器大小 | 200組 支持U盤數據存儲 | |
| 重量（主機） | 25.75kg | |
| 重量（附件箱） | 33.44kg | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、具備CVT的自激法測試，一次接線，同時測量 C1、C2的電容和tgδ
- 2、具有反接線低壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量
- 3、具有外施電壓和外加CN的測量功能
- 4、具有多通道同時測量功能，是可以同時測試四個被試品的介質損耗值
- 5、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據
- 6、過流保護功能，在試品短路或擊穿時儀器不受損壞
- 7、接地保護功能，在儀器接地不良或沒有接地的情況下儀器不工作
- 8、內附標準電容和高壓電源，便于現場測試，減少現場接線
- 9、儀器采用超大屏幕液晶顯示，操作簡單，測試過程通過漢字菜單提示操作
- 10、儀器里每個功能界面下有對應的接線圖，極大方便操作者接線
- 11、具備中英文切換功能
產品視頻

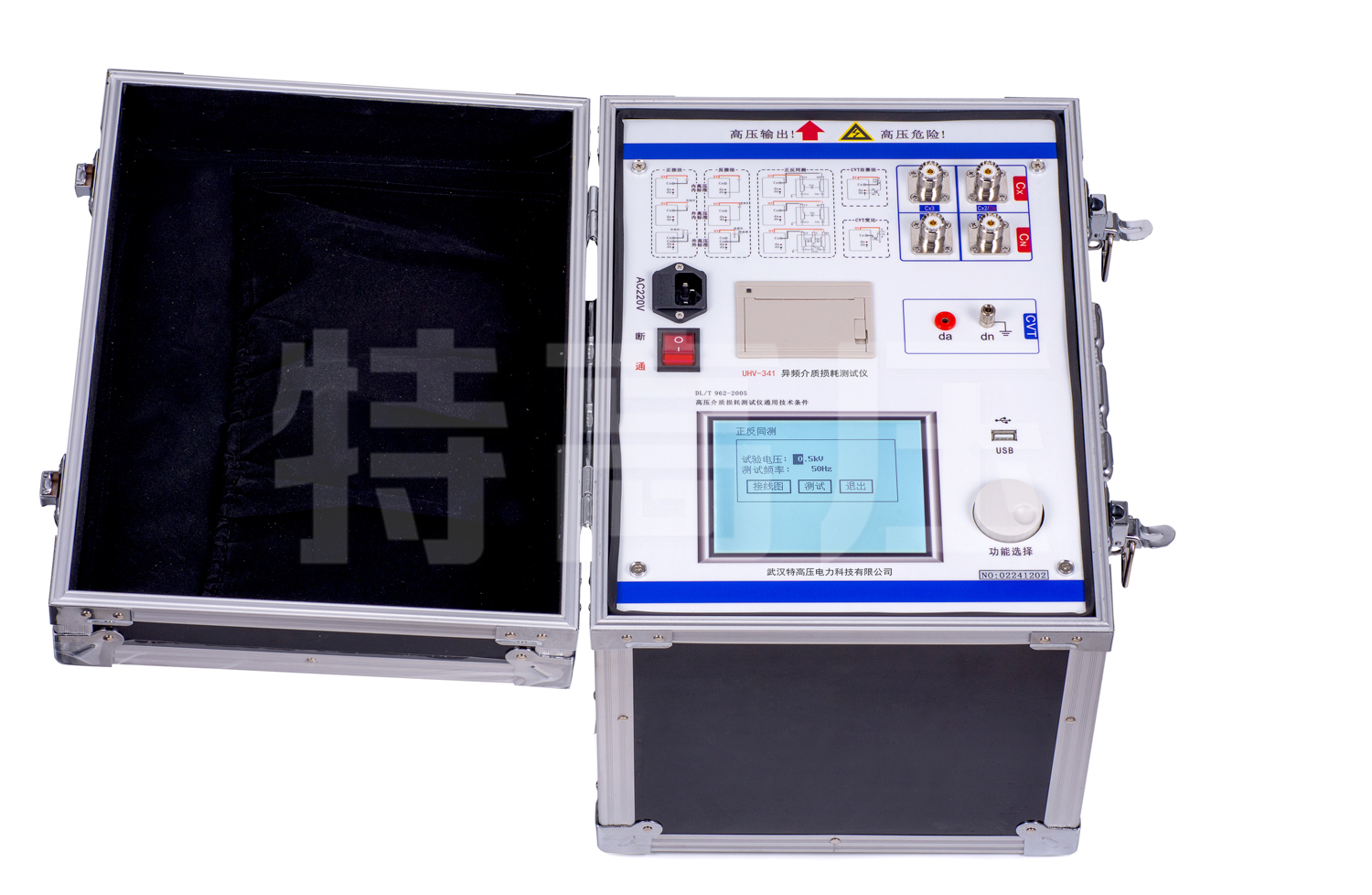

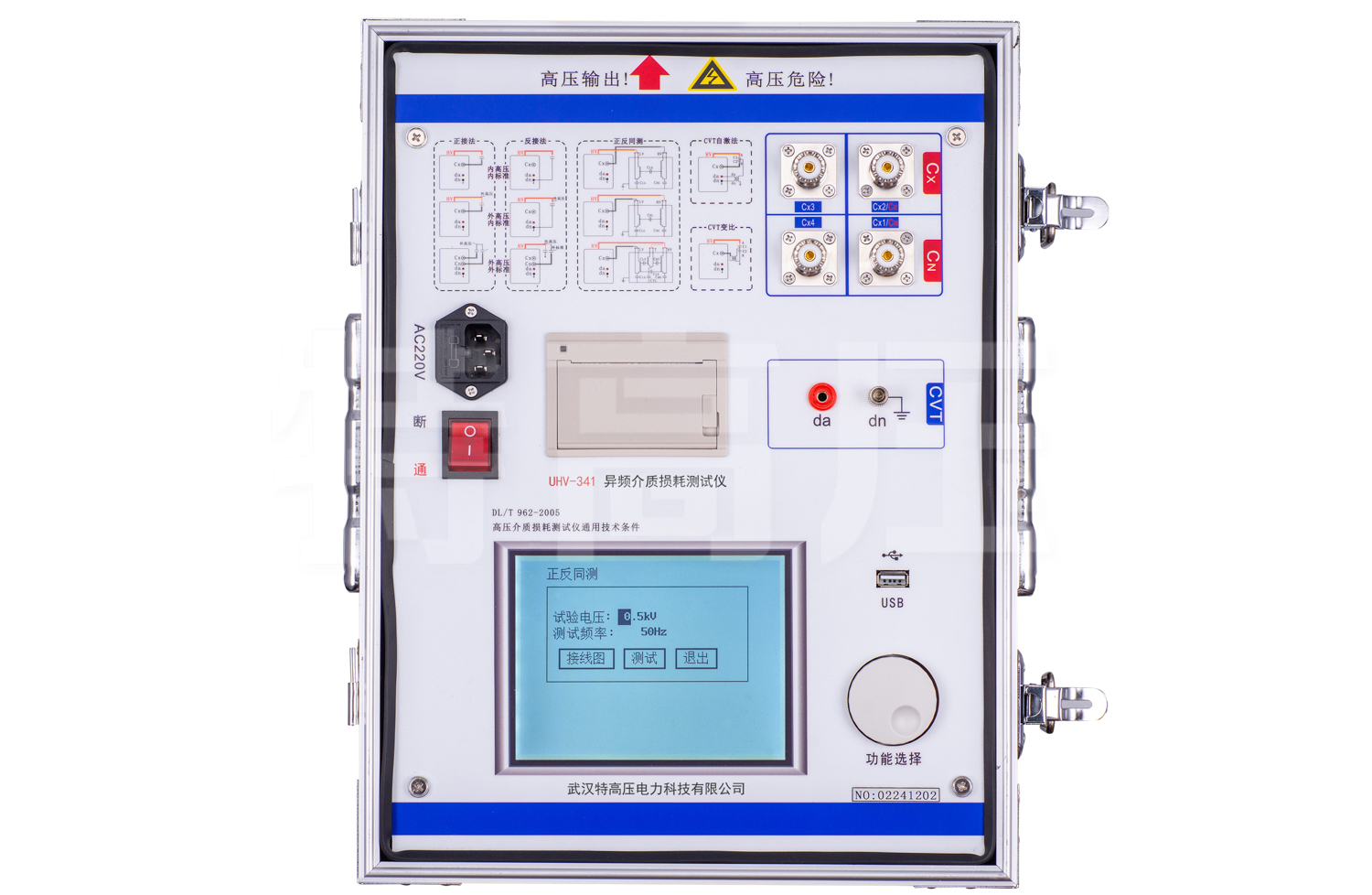

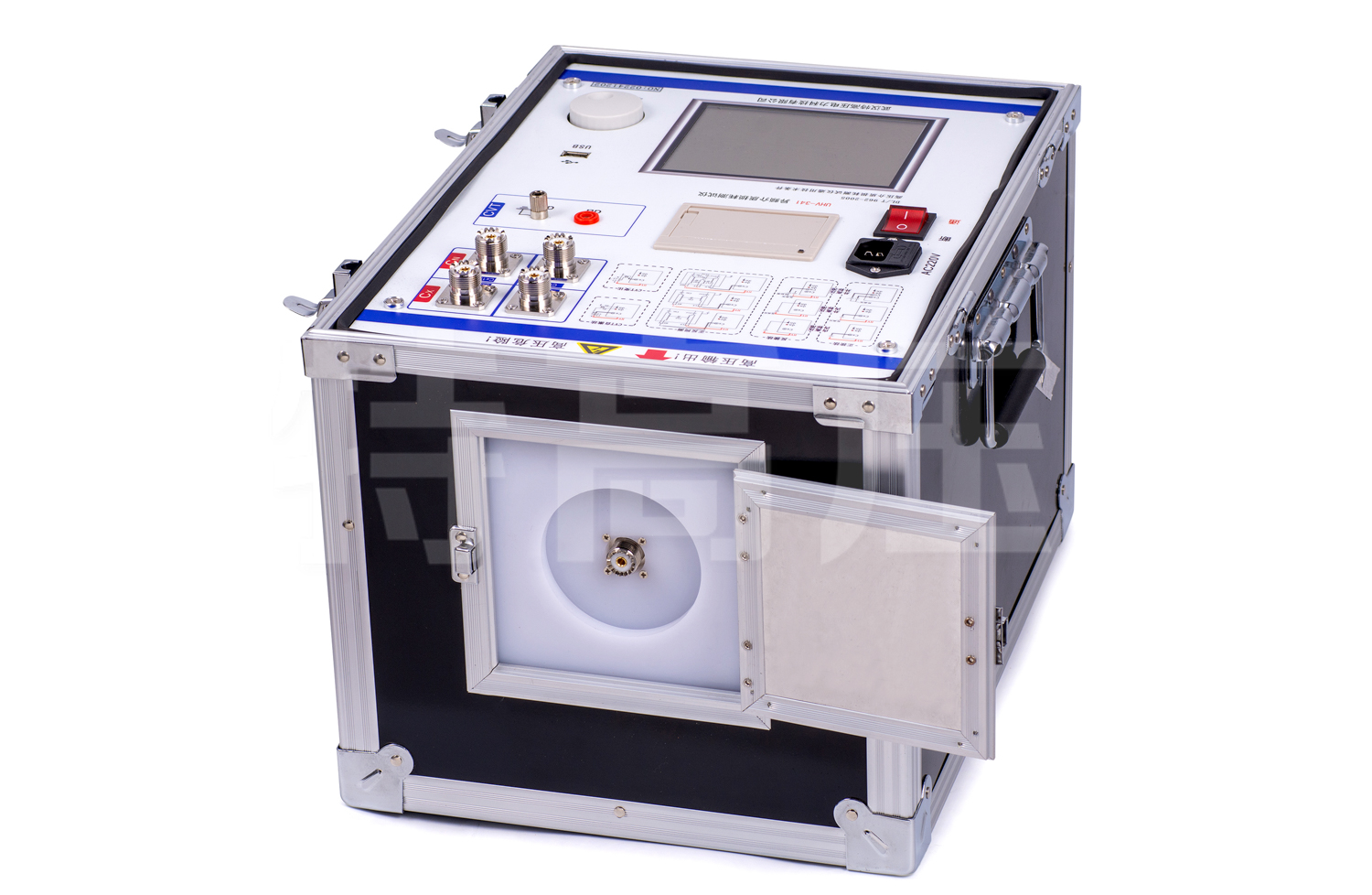

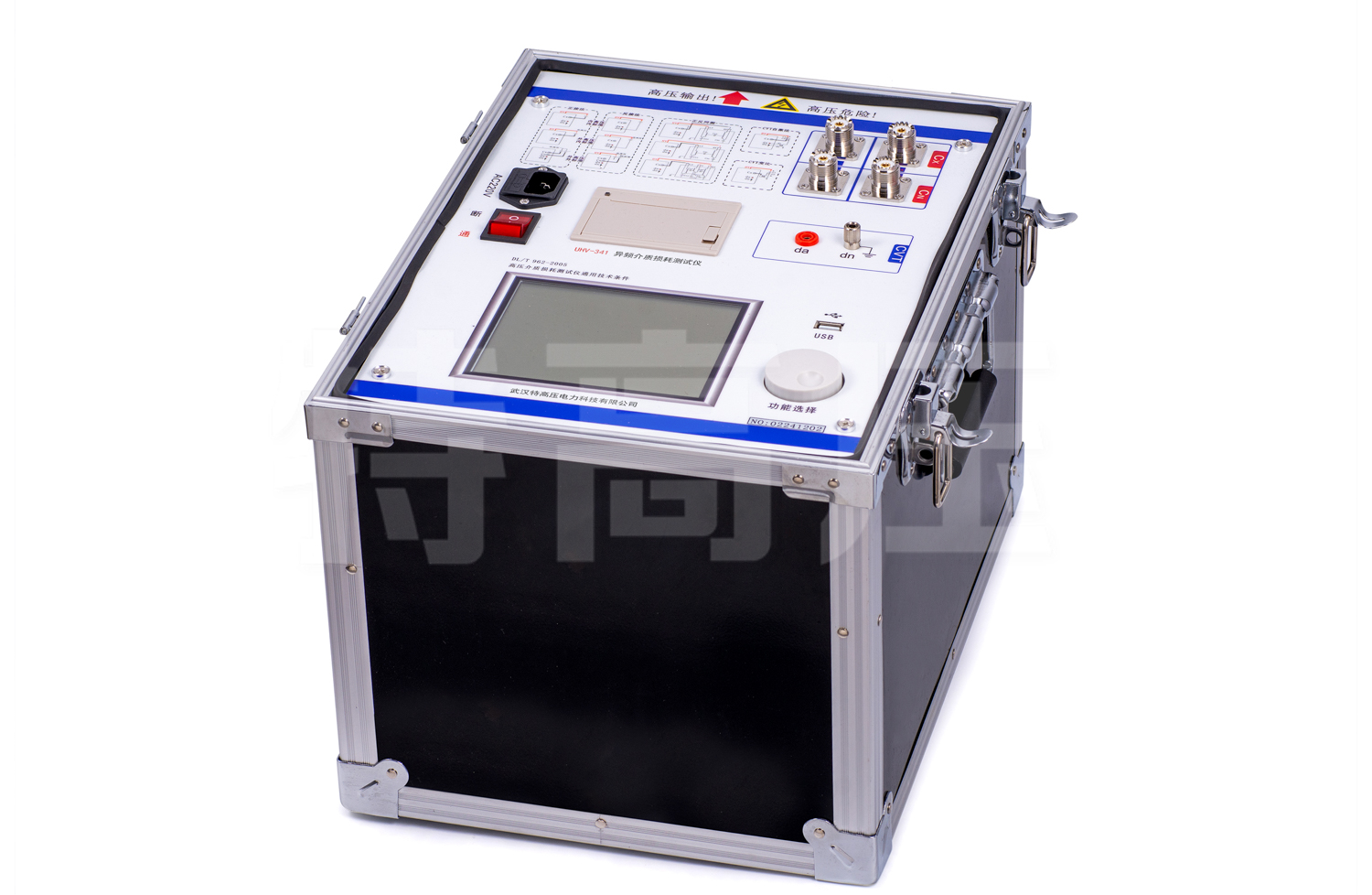

產品圖集
